旋轉流變儀-建築材料

型號：Building Material Rheometer

廠牌：RHEOTEST / 德國

•滾珠軸承驅動穩健又高精度

•模組化設計可隨時擴充升級

•不需無塵室運作成本更透明

•旋轉振盪測試一機全面涵蓋

•適用砂漿水泥建材流變測試

產品目錄

產品詢問

DSR RHEOMETER RHEOTEST® RN 5.1 技術規格表

■ 技術資料

項目	規格
技術資料
扭矩	0.1 至 150 mNm
扭矩解析度	0.002 mNm
速度	0 至 2000 rpm
速度解析度	0.015 rpm
黏度範圍	1 ... 10¹⁰ mPas
角度範圍	無限制，雙向
角度解析度	0.001°
頻率	0.001 ... 100 Hz
總溫度範圍	-60°C 至 +350°C
溫度解析度	0.01°C

■ 設備配置（Equipment）

項目	說明
流變儀主機	依據應用需求配置，包含以下測量系統：

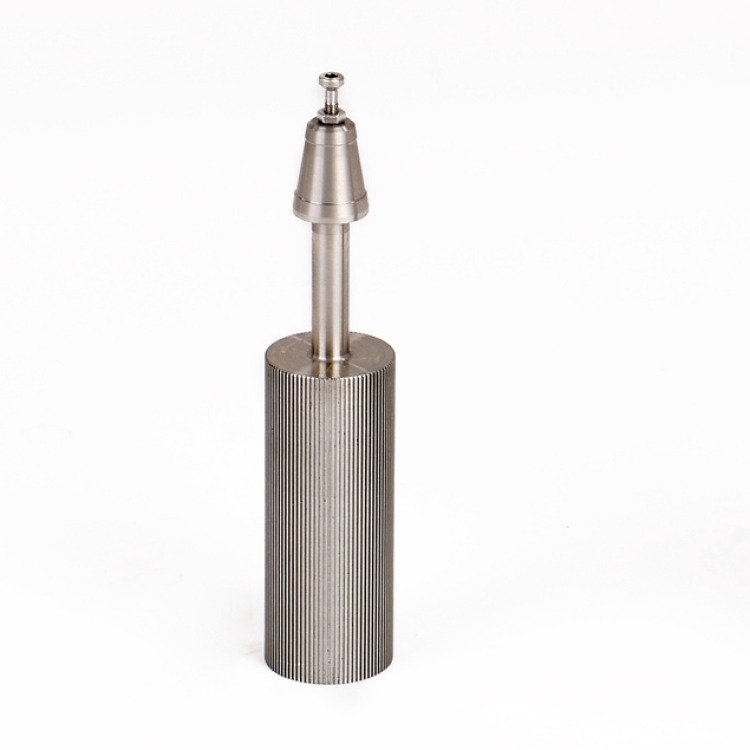

（異型）圓柱測量系統	(profiled) cylinder measuring systems

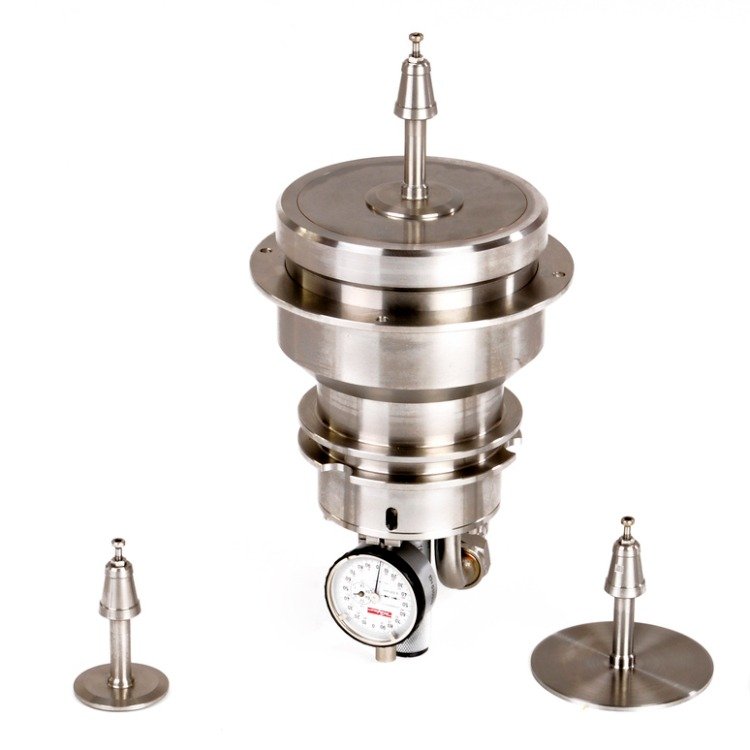

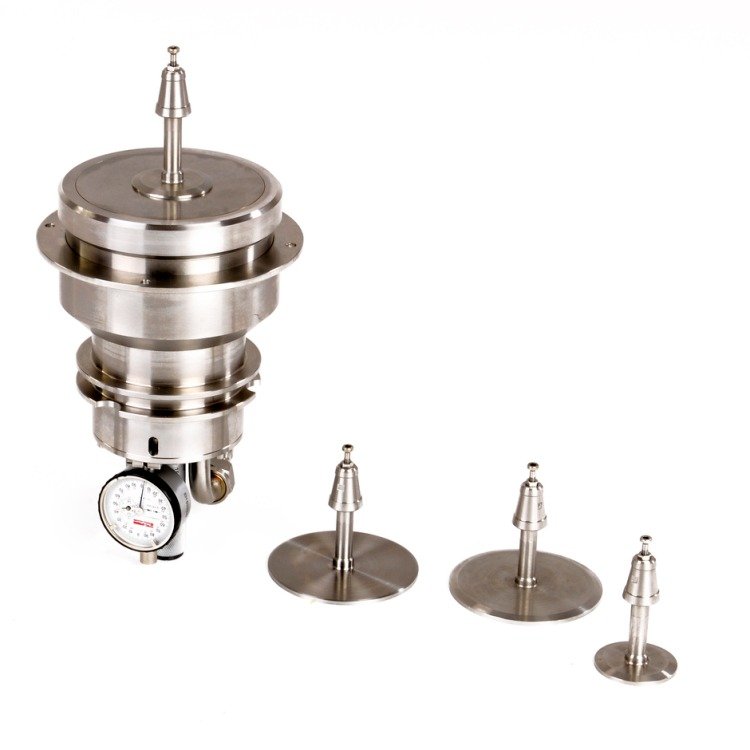

錐/板與板/板測量系統	cone/plate and plate/plate measuring systems

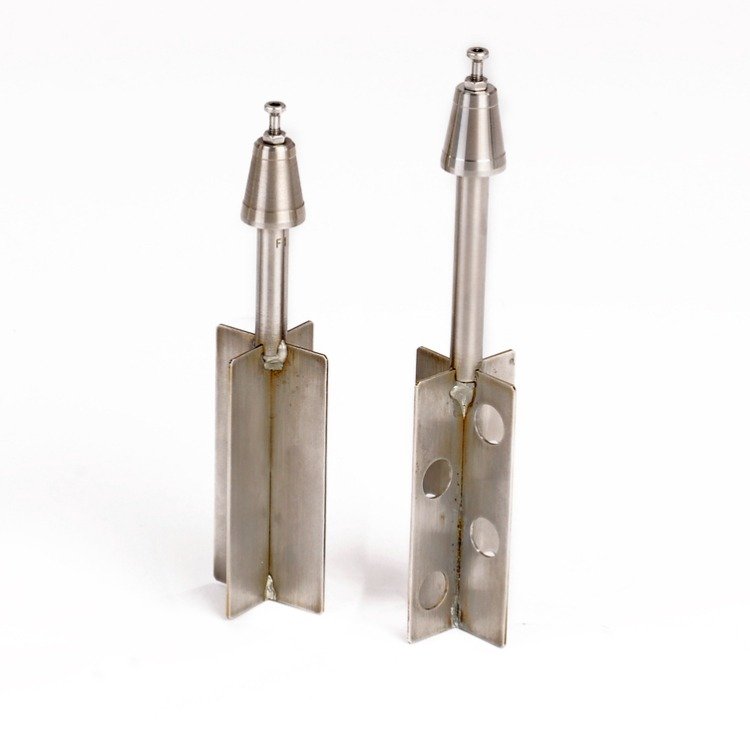

葉片轉子	vane rotors
建築材料特殊測量系統	special measuring systems for construction material

■ 產品概述與特點

項目	說明
產品概述	DSR RHEOMETER RHEOTEST® RN 5.1 採用模組化設計和可互換的測量系統，用途廣泛。它配備強大且高精度的滾珠軸承驅動，已獲驗證且對空氣軸承流變儀的敏感度明顯較低。適用於品質控制、研發和教學中各種要求嚴苛的流變任務。
測試模式	旋轉測試（剪切速率或剪切應力控制模式 / CR-/CS）以及剪切應力或變形控制的振盪測試（OSC）。
模組化設計	可選配額外的測量和溫度控制系統，隨時靈活擴展。
軟體	使用者友善軟體，用於執行、顯示和評估流變測試。
操作環境	操作時無需潔淨室條件或額外的穩定無油氣壓。
測量精度	德國製造的測量精度。RHEOTEST RN 系列每個流變儀均包含來自世界頂級製造商的滾珠軸承。憑藉強大、高精度且經過驗證的滾珠軸承驅動，RHEOTEST RN 在堅固性方面無可匹敵。

■ 應用與標準

項目	說明

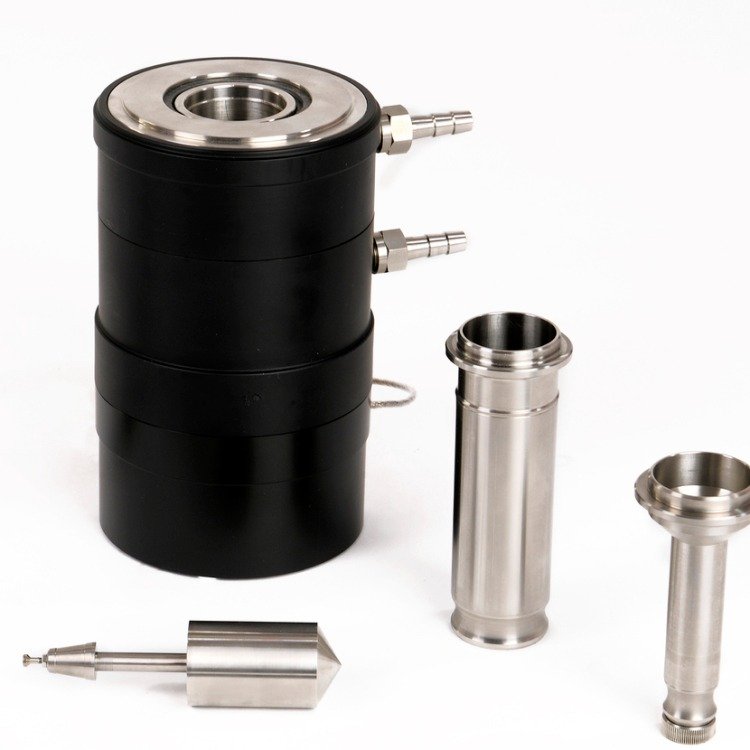

適用標準	RHEOMETER RHEOTEST RN 5.1 符合 DIN 53019 標準，所有測試均可依據該標準進行。DIN 圓柱測量系統由測量杯和轉子組成，其中幾何比例 Ra/Ri 和 L/Ri 已預先定義。溫度可透過 Peltier 溫度控制或液體恆溫器在較大溫度範圍內設定。
應用領域	RHEOMETER RHEOTEST RN 5.1 適用於品質控制以及研究和開發中的流變分析。可測量以下材料： - 噴射混凝土、液態混凝土、新拌混凝土基礎砂漿 - 砂漿、瓷磚膠黏劑、陶瓷漿料、石膏 - 砌築砂漿、特種砂漿、噴塗砂漿、填充砂漿、抹灰砂漿 - 底層抹灰、底灰、細灰、特種灰、修復灰、踢腳灰、保溫灰 - 氧化鋁、水泥、水泥漿 - 強沉降產品 - 防水材料 - 陶瓷漿料 - 含固體產品

項目

說明

適用標準

RHEOMETER RHEOTEST RN 5.1 符合 DIN 53019 標準，所有測試均可依據該標準進行。DIN 圓柱測量系統由測量杯和轉子組成，其中幾何比例 Ra/Ri 和 L/Ri 已預先定義。溫度可透過 Peltier 溫度控制或液體恆溫器在較大溫度範圍內設定。

應用領域

RHEOMETER RHEOTEST RN 5.1 適用於品質控制以及研究和開發中的流變分析。可測量以下材料：
- 噴射混凝土、液態混凝土、新拌混凝土基礎砂漿
- 砂漿、瓷磚膠黏劑、陶瓷漿料、石膏
- 砌築砂漿、特種砂漿、噴塗砂漿、填充砂漿、抹灰砂漿
- 底層抹灰、底灰、細灰、特種灰、修復灰、踢腳灰、保溫灰
- 氧化鋁、水泥、水泥漿
- 強沉降產品
- 防水材料
- 陶瓷漿料
- 含固體產品

■ 測量系統與配件

項目	說明

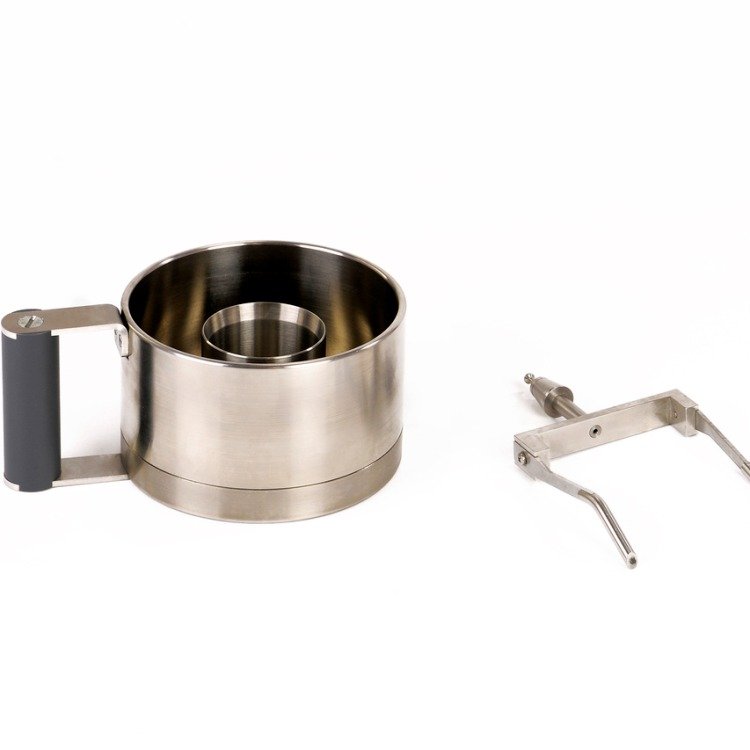

特殊測量單元（適用於強沉降產品）	在建築行業中，重點是評估不含粗骨料的新拌混凝土（新拌混凝土基礎砂漿）和水泥漿的流動行為。由於新拌混凝土的特定物理和化學礦物學產品結構，RHEOTEST RN 5.1 可搭配特殊測量單元使用。該特殊測量單元由特殊測量鍋和爪式攪拌器組成，滿足精確測定瓷磚性能所需的所有條件：測量期間存在層流條件；防止固體沉降至非常低的速度。RHEOTEST RN 5.1 的極寬扭矩和速度範圍以及精度，使得特殊測量系統可用於寬黏度測量範圍（約 200 至 10 mPas，相對於牛頓液體）的沉降產品。

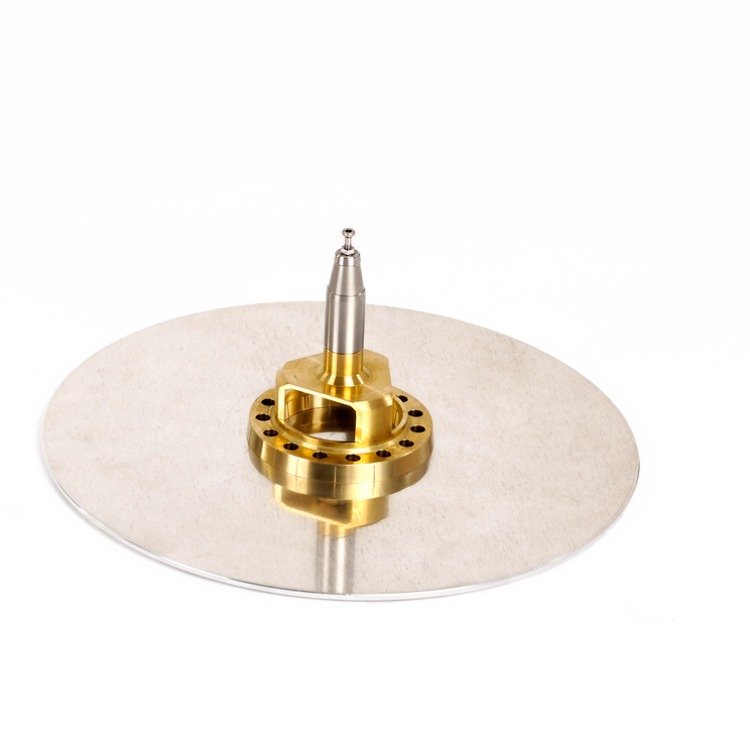

砂漿測量單元（適用於石膏、砂漿等非均質產品）	RHEOTEST RN 搭配專門開發的砂漿測量單元，可對石膏和砂漿以及類似結構砂漿的材料和加工性能進行客觀的定性和定量評估與表徵。其應用領域基於以下任務：品質控制，特別是與配方變化相關；品質投訴；在合成和分析範圍內表徵單獨的混合物組分。用於分析石膏和砂漿的砂漿測量單元由承載樣品的平板（石膏砂漿）和力傳遞元件（冠狀感測器）組成。石膏砂漿必須施加到樣品材料支架上，使得樣品不會混合、輸送和噴濺。這種力配置導致：樣品材料支架的實用變體：砂漿噴塗在磚或其他建築材料上。抽象變體：在確定擴展尺寸後，將砂漿餅放在環形樣品架上。

項目

說明

特殊測量單元（適用於強沉降產品）

在建築行業中，重點是評估不含粗骨料的新拌混凝土（新拌混凝土基礎砂漿）和水泥漿的流動行為。由於新拌混凝土的特定物理和化學礦物學產品結構，RHEOTEST RN 5.1 可搭配特殊測量單元使用。該特殊測量單元由特殊測量鍋和爪式攪拌器組成，滿足精確測定瓷磚性能所需的所有條件：測量期間存在層流條件；防止固體沉降至非常低的速度。RHEOTEST RN 5.1 的極寬扭矩和速度範圍以及精度，使得特殊測量系統可用於寬黏度測量範圍（約 200 至 10 mPas，相對於牛頓液體）的沉降產品。

砂漿測量單元（適用於石膏、砂漿等非均質產品）

RHEOTEST RN 搭配專門開發的砂漿測量單元，可對石膏和砂漿以及類似結構砂漿的材料和加工性能進行客觀的定性和定量評估與表徵。其應用領域基於以下任務：品質控制，特別是與配方變化相關；品質投訴；在合成和分析範圍內表徵單獨的混合物組分。用於分析石膏和砂漿的砂漿測量單元由承載樣品的平板（石膏砂漿）和力傳遞元件（冠狀感測器）組成。石膏砂漿必須施加到樣品材料支架上，使得樣品不會混合、輸送和噴濺。這種力配置導致：樣品材料支架的實用變體：砂漿噴塗在磚或其他建築材料上。抽象變體：在確定擴展尺寸後，將砂漿餅放在環形樣品架上。

■ 測試原理說明

項目	說明
流動曲線測試（圖一）	目的：研究流動行為，測量流動曲線並與 Bingham 模型進行比較。方法：使用流變儀和特殊測量系統，以「扭矩作為速度的函數」記錄流動曲線。評估結果： - 屈服點 M_N=0（速度 = 0 時的扭矩）取代 N=0 的屈服點； - 黏度當量 η_a = ΔM / ΔN 取代塑性黏度。長期測試：在恆定速度下測定扭矩隨時間的曲線。應用：透過這些測試方法，可以確定主要成分（水泥、水和砂）的品質和數量以及外加劑對新拌混凝土流動行為的影響。
潛變、剪切與夾緊測試（圖二、三、四）	潛變測試（圖二）：樣品在指定時間（t1）內受到恆定力矩 M 的應力（I. 力矩跳躍），然後突然卸載（II. 力矩跳躍）。測量由載荷引起的位移（區域 I）。隨後的卸載（區域 II）導致部分變形。扭轉角 φ 的三個值和區域 II 中的曲線提供了有關樣品組成的詳細資訊。剪切測試（圖三）：確定屈服力矩 M_FL。為此，指定力矩斜坡 M(t)，並測量樣品的扭轉角 φ(t)。商 M/φ 導致最大值，從而允許確定屈服點。夾緊測試（圖四）：實現角度斜坡 φ(t) 並測量力矩。通過這種測試程序，可以測量力矩 M_B，最終指示樣品中堆積結構的破壞。由於微結構的破壞，力矩隨著進一步旋轉而迅速下降。現在可以通過曲線的進一步走向來分配某些材料特性。

項目

說明

流動曲線測試（圖一）

目的：研究流動行為，測量流動曲線並與 Bingham 模型進行比較。
方法：使用流變儀和特殊測量系統，以「扭矩作為速度的函數」記錄流動曲線。
評估結果：
- 屈服點 M_N=0（速度 = 0 時的扭矩）取代 N=0 的屈服點；
- 黏度當量 η_a = ΔM / ΔN 取代塑性黏度。
長期測試：在恆定速度下測定扭矩隨時間的曲線。
應用：透過這些測試方法，可以確定主要成分（水泥、水和砂）的品質和數量以及外加劑對新拌混凝土流動行為的影響。
圖一：流動曲線測試

潛變、剪切與夾緊測試（圖二、三、四）

潛變測試（圖二）：樣品在指定時間（t1）內受到恆定力矩 M 的應力（I. 力矩跳躍），然後突然卸載（II. 力矩跳躍）。測量由載荷引起的位移（區域 I）。隨後的卸載（區域 II）導致部分變形。扭轉角 φ 的三個值和區域 II 中的曲線提供了有關樣品組成的詳細資訊。

剪切測試（圖三）：確定屈服力矩 M_FL。為此，指定力矩斜坡 M(t)，並測量樣品的扭轉角 φ(t)。商 M/φ 導致最大值，從而允許確定屈服點。

夾緊測試（圖四）：實現角度斜坡 φ(t) 並測量力矩。通過這種測試程序，可以測量力矩 M_B，最終指示樣品中堆積結構的破壞。由於微結構的破壞，力矩隨著進一步旋轉而迅速下降。現在可以通過曲線的進一步走向來分配某些材料特性。
圖二、三、四：潛變、剪切與夾緊測試
